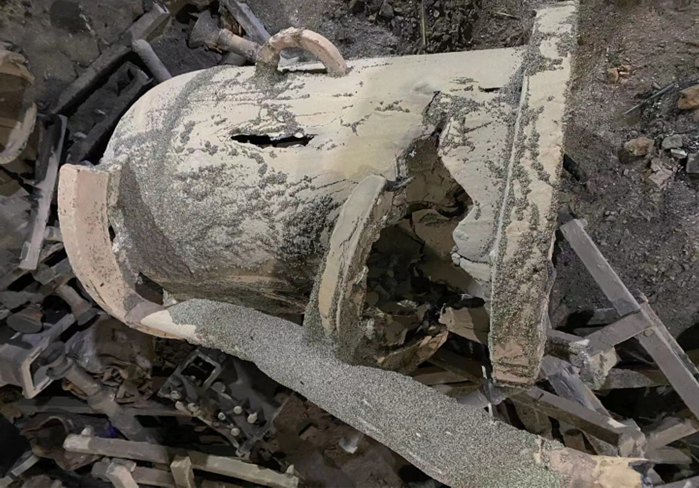

消失模鑄造坩堝 “塌箱” 問題的剖析

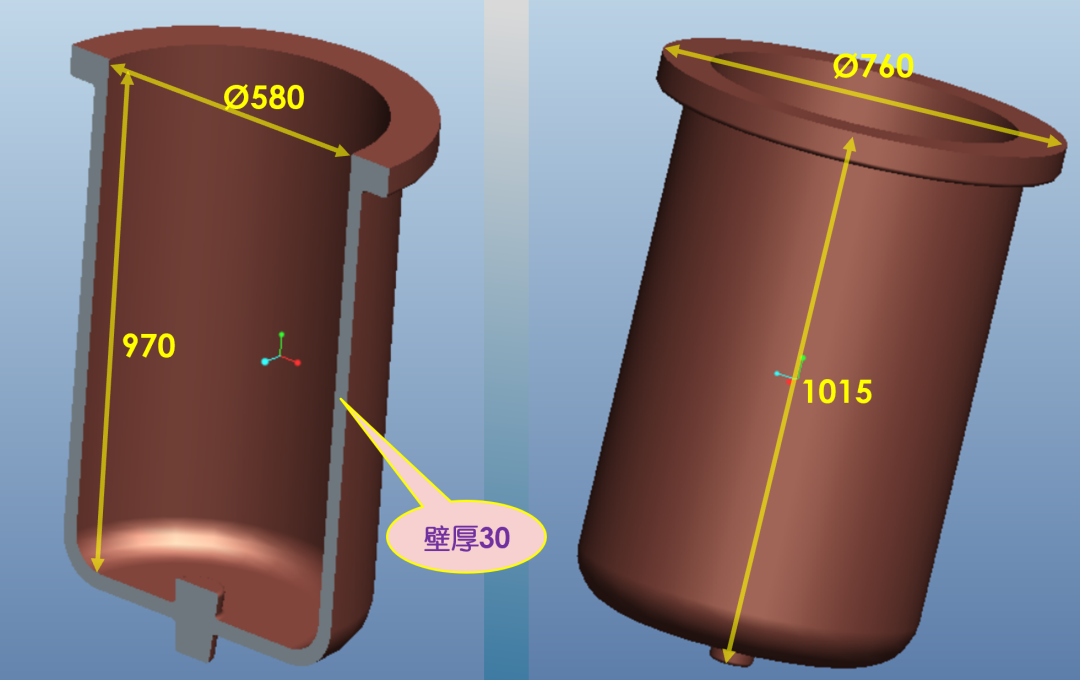

鑄鐵坩堝的零件參數，

材質-普通鑄鐵，

單件重量-550公斤，

壁厚-30mm（均勻），

輪廓尺寸-外徑?760mm，內徑?580mm，桶身長1015mm，桶底封閉。

第一部分：產品的結構分析，

此零件的特點是：結構非常簡單，屬于厚大件，內腔深度較大。

潛在失效模式分析：容易產生的缺陷，內腔負壓度不足，容易產生漂芯，導致塌箱、壁厚不均勻。

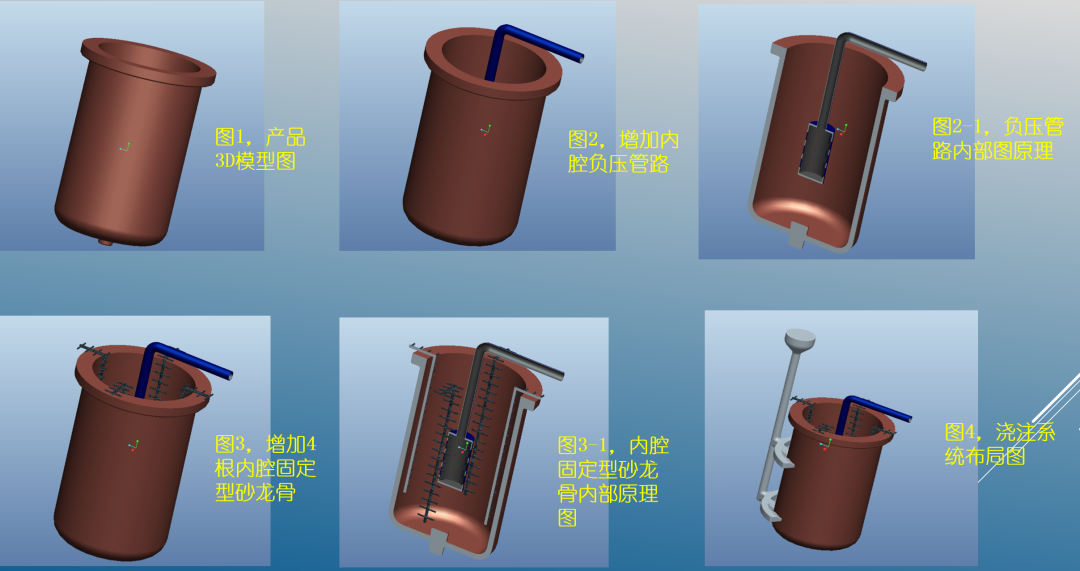

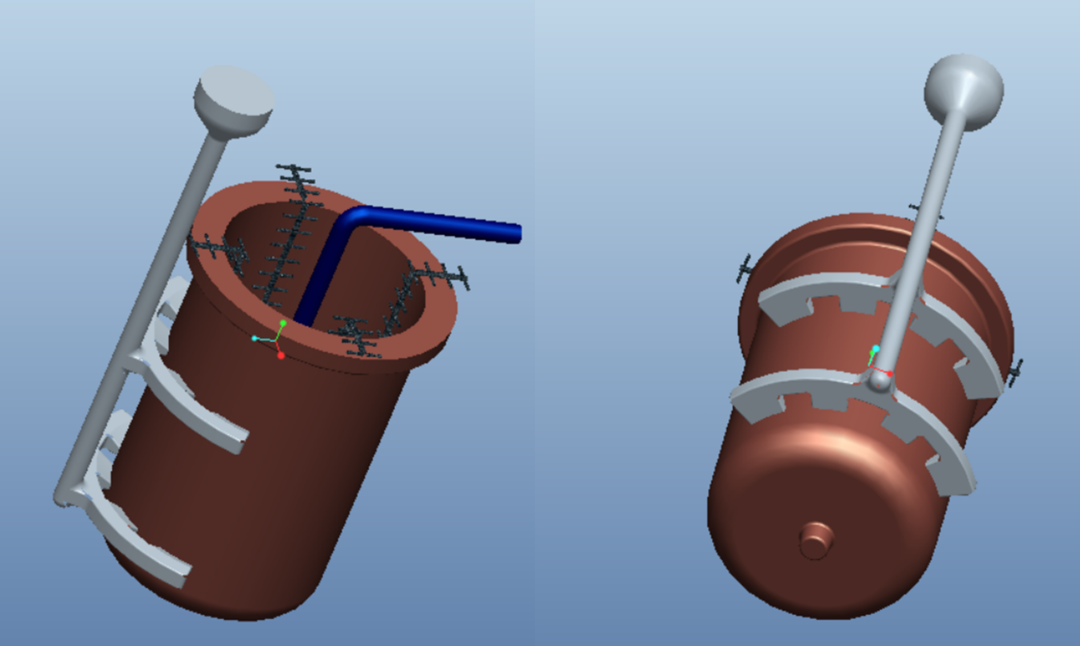

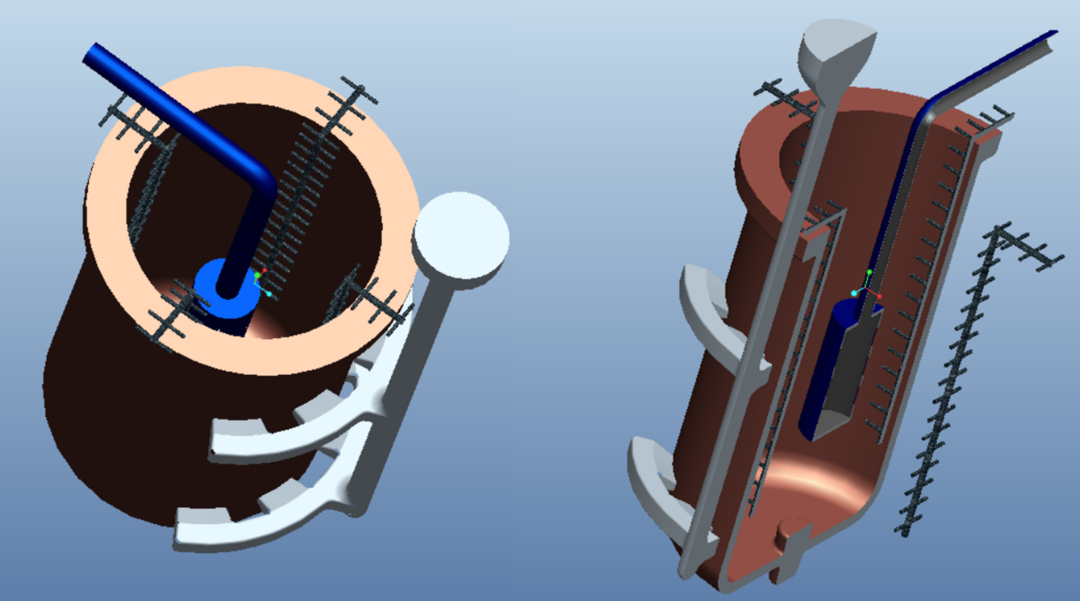

第二部分：工藝設計過程及原因，

高清大圖，

第三部分：鑄造工藝參數，

1、涂料涂掛4遍，涂層厚度大約2.5mm；

2、澆注溫度1450℃；

3、負壓度0.04-0.05Mpa；

4、保壓時間30分鐘；

5、保溫時間90分鐘；

6、澆注時間50秒。

后期整改,

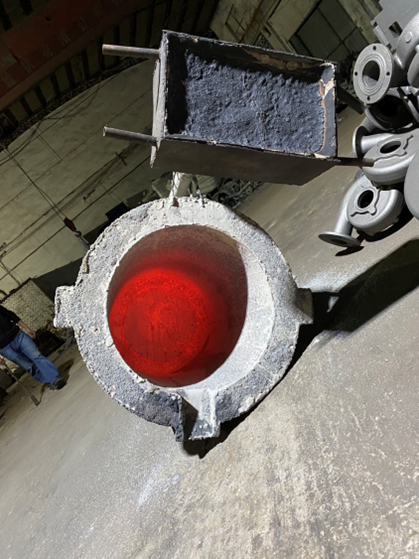

1、澆口盆，

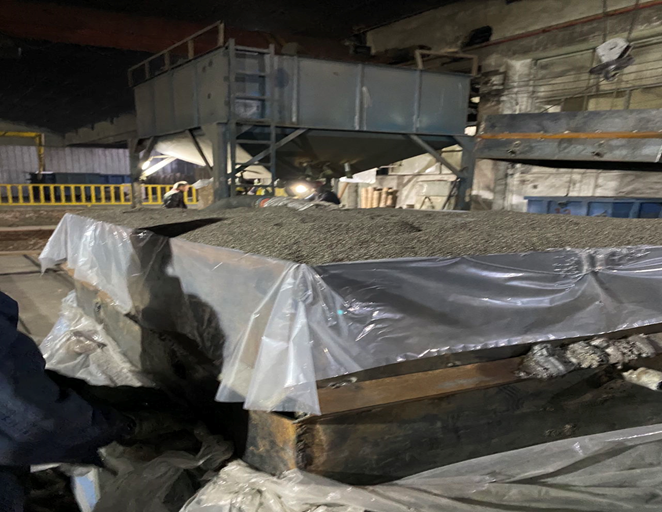

2、砂箱，

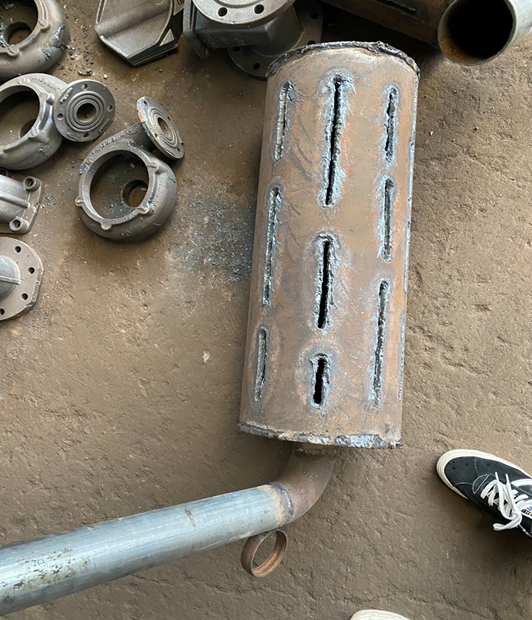

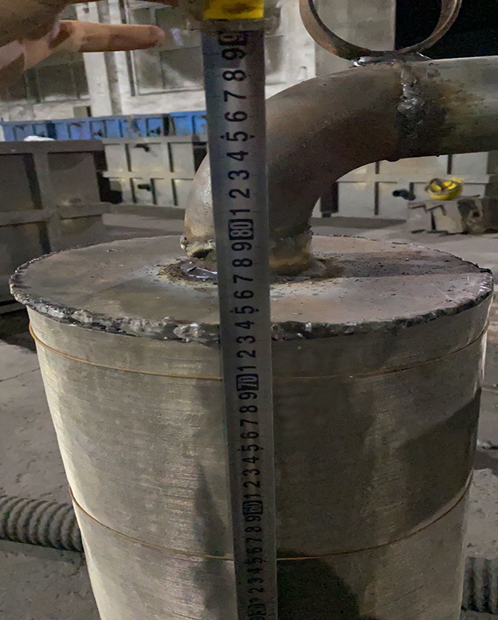

內腔負壓管實樣及尺寸，

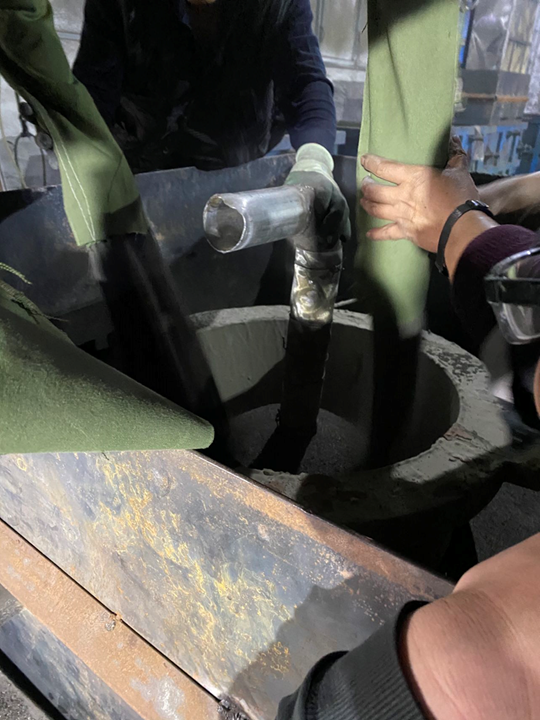

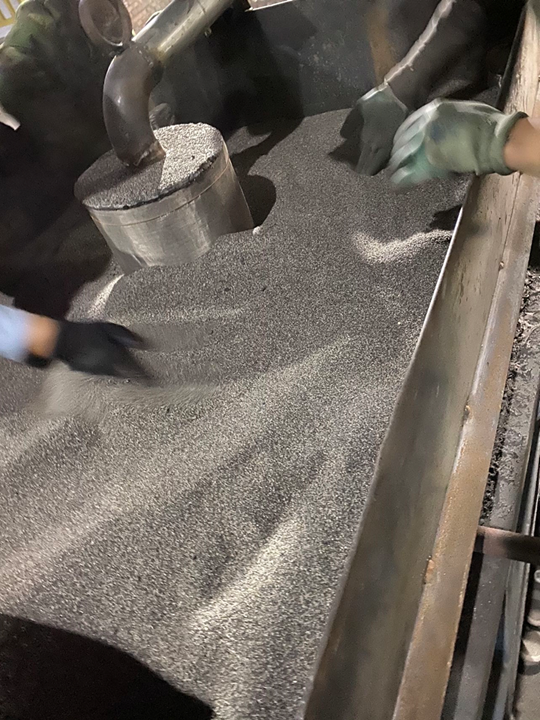

內腔負壓管埋箱過程（前右后左對比），

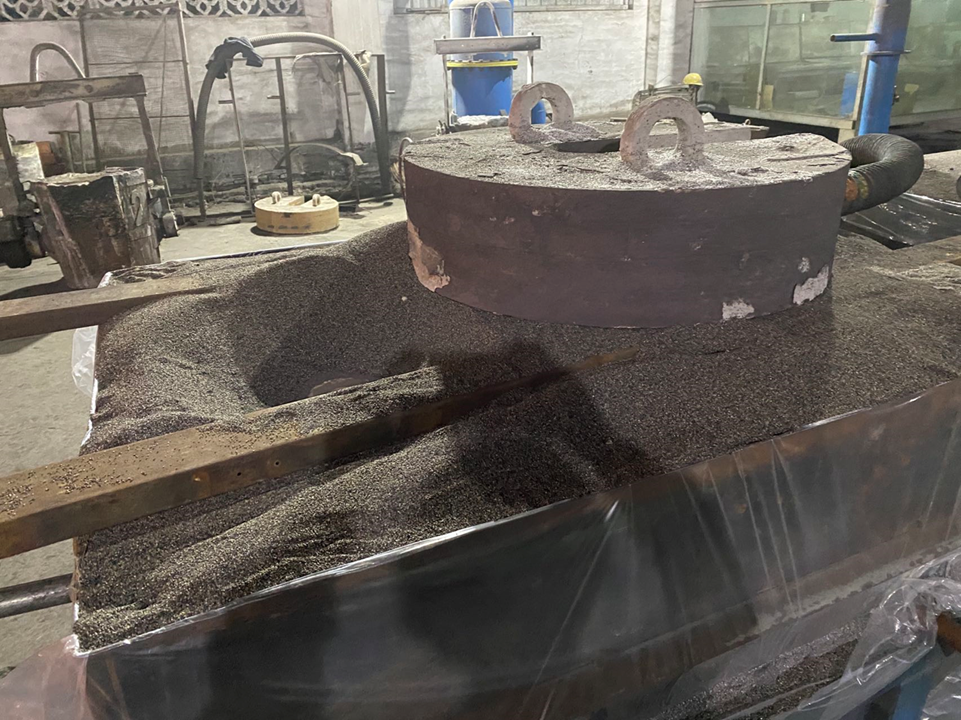

使用壓鐵防止?jié)q箱，

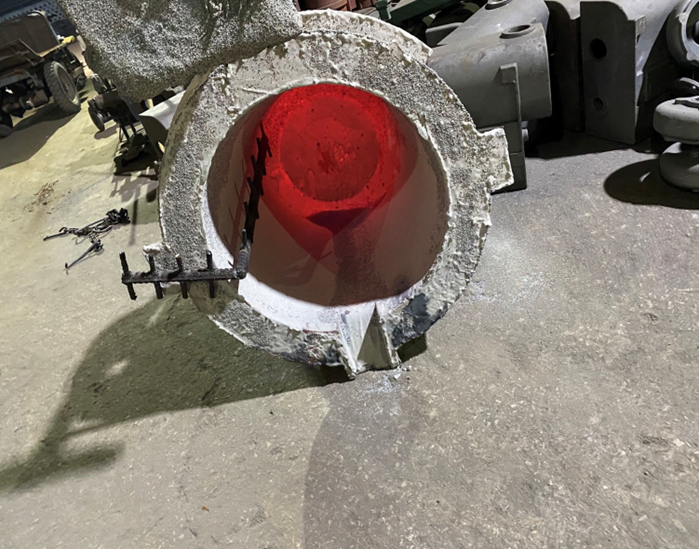

翻箱后的鑄件，

我是總結，

1，負壓，

控制4-5個，不能太大；

增設的負壓管應該深入過半；

外圍的負壓管最好能加高；

2，壓鐵，

不可以過重，大約零件重的五分之一；

面積可以大一點，不要壓局部；

3，澆口盆，

注意是“盆”不是“杯”；

澆注時充盈澆口盆；

4，砂箱，

最好一體夠高的砂箱；

如果使用續高的砂箱要注意之間的密封，防止漏氣；

5，筋骨，

“L”型筋骨必不可少。
